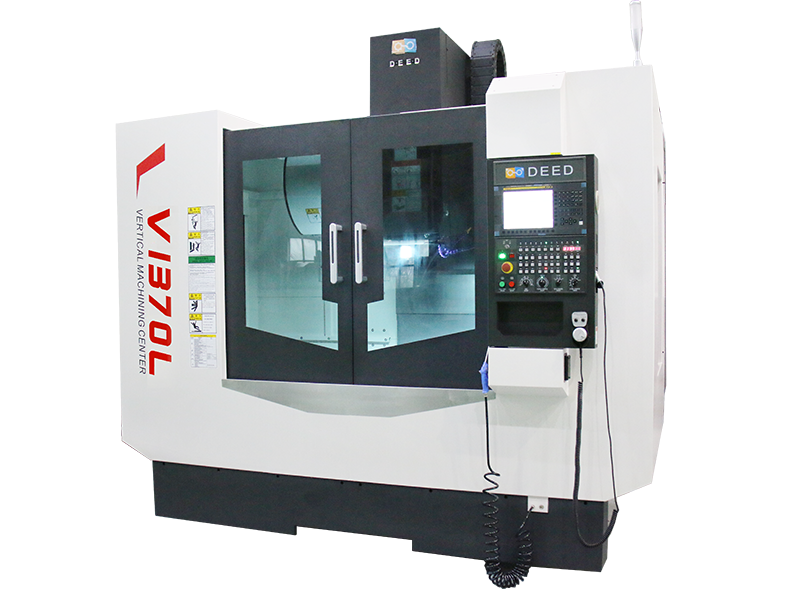

VL系列立式加工中心

產品特點

　　 VL系列立式加工中心設備采用十字滑臺移動結構，導軌采用直線滾動導軌，主要用于各種中小型復雜零件的加工，能在一次裝夾下完成銑、鉆、擴、鏜、攻絲以及輪廓銑削等多種加工，適合于加工各種精度高、工序多，形狀復雜的零件，加裝數控轉臺后，可使機床具備4軸/5軸加工能力。

咨詢熱線198-6118-6655

配置參數

VL系列立式加工中心技術參數

機型

單位

V650L

V850L

V1160L

V1370L

V1580L

V1690L

V1890L

加工范圍

X/Y/Z軸行程

600/460/510

850/510/510

1100/610/610

1300/710/710

1500/810/810

1600/910/810

1800/910/810

主軸鼻端至工作臺面距離

150～660

150～760

150～860

150-960

250-1060

工作臺

工作臺尺寸

600×400

950×500

1200×600

1400×700

1700×800

1800×900

2000×900

工作臺最大載重

300

500

1000

1300

1500

1600

2000

主軸

驅動方式

直聯式

皮帶式

直聯式

皮帶式

直聯式

皮帶式

直聯式

皮帶式

主軸錐度

BT40

BT50

最高工作轉速

r/min

12000

8000

12000

8000

12000

8000

12000

5000

功率(額定/最大)

7.5/11

11/18.5

11/15

15/18.5

扭矩(額定/最大)

N·m

35.8/70

69/156

52.5/118

69/156

52.5/118

69/156

52.5/118

168/305

249/365

精度

X/Y/Z軸定位精度（半閉環）

0.006（全長）

0.008（全長）

0.01（全長）

0.012（全長）

0.015（全長）

X/Y/Z軸重復精度（半閉環)

0.004（全長）

0.005（全長）

0.006（全長）

0.008（全長）

0.01（全長）

刀庫

型式

圓盤

刀庫容量

視頻展示

產品應用

應用

應用

應用

應用

標準配置

數控系統（發那科）

三軸滾柱線軌

主軸錐孔吹氣

主軸氣幕防塵

主軸環噴

導軌防護罩

三色燈

自動潤滑系統

氣槍

機床整體式護罩

雙泵底盤沖屑（V650L無）

工件水冷

工件氣冷

24T刀庫

熱交換器

水槍

前端與右側照明

墊鐵和調整螺栓

手持脈沖發生器

電柜箱照明

2G CF卡

隨機操作及維修手冊

哪項選配，最適合您？

BT50

空調

排屑器

中心出水

立柱加高

轉臺尾座

油霧收集

油水分離

氣動門

常規選配

減速箱

對刀儀

光柵尺

工件測量

氣密檢測

CE要求

30T刀庫

斷刀檢測

門聯鎖

地基物料
