HBP系列 刨臺式銑鏜加工中心
產品特點
本系列機床為刨臺式銑鏜加工中心，工作臺在前床身上左右移動（X軸），主軸箱在立柱上上下移動（Y軸），立柱在后床身上前后移動（Z軸），鏜軸前后移動（W軸），工作臺回轉（B軸）。前后床身采用新型礦物材料，精度更穩定。配置參數
HBP系列 刨臺式銑鏜加工中心技術參數
項目 | 單位 | HBP1120 | HBP1330 | HBP1645 | |
加工范圍 | 工作臺橫向（X軸）行程 | mm | 2000 | 3000 | 4500 |
主軸箱垂直（Y軸）行程 | mm | 1600 | 2000 | 2500 | |
立柱縱向（Z軸）行程 | mm | 1200 | 1600 | 2000 | |
鏜軸（W軸）行程 | mm | 550 | 700 | 1000 | |
工作臺回轉（B軸）行程 2 | 自動連續360° | ||||
鏜軸中心到工作臺面距離范圍 | mm | 0～1600 | 0～2000 | 0～2500 | |
鏜軸端面距工作臺中心距離范圍 | mm | -15～1735 | -15～2285 | -15～2985 | |
工作臺 | 工作臺尺寸 | mm | 1400×1600 | 1800×2200 | 2500×3000 |
T型槽（尺寸×數量×間距） | mm | 22×7×180 | 28×7×220 | 36×9×250 | |
工作臺回轉最小角度 | ° | 0.001（任意分度） | |||
工作臺最大載重 | kg | 10000 | 20000 | 35000 | |
主軸 | 主軸錐度/拉釘/刀柄規格 | 7：24（ISO BT50）/ BT50-45°/ BT50 | |||
鏜軸直徑 | mm | φ110 | φ130 | φ160 | |
主軸功率(S1/S6) | Kw | 22/26 | 37/45 | 58/74 | |
鏜軸轉速 | rpm | 10～3000 | 10～2500 | 10～2000 | |
主軸的額定輸出扭矩(S1/S6) | Nm | 1155/1369 | 2500/3020 | 3976/5065 | |
進給 | 進給速度X/Y/Z/W軸 | mm/min | 2～8000 | ||
工作臺最大回轉速度 | rpm | 5 | 5 | 2 | |
快速移動速度 | m/min | X:16 Y:16 Z:10 W:10 | |||
精度 | 定位精度（半閉環/全閉環） | mm | X/Y/Z 0.025/0.015 | W（半閉環） 0.025 | |
重復定位精度（半閉環/全閉環） | X/Y/Z 0.015/0.008 | W（半閉環） 0.02 | |||
工作臺回轉（B軸）定位精度 | 8 | ||||
工作臺回轉（B軸）重復定位精度 | 4 | ||||
刀庫 | 刀庫容量 | 把 | 32/40/60 | ||
| 刀具最大重量/平均重量 | Kg | 25/15 | |||
刀具最大尺寸 （滿刀直徑/空臨刀直徑×長度） | mm | φ125/φ250×400 | |||
| 整機 | 電源容量 | KVA | 60 | 90 | 150 |
機床重量 | kg | 35000 | 50000 | 90000 | |
機床占地面積(長×寬×高) | m | 8×8×5.5 | 9.5×9.3×6 | 12×12×7 | |
視頻展示

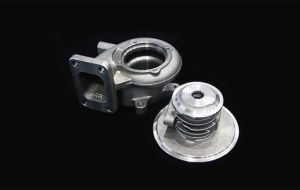

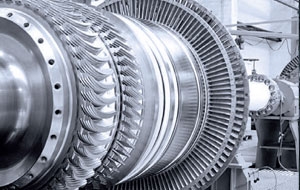

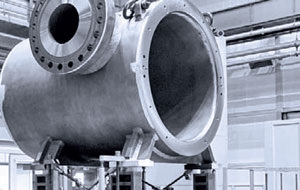

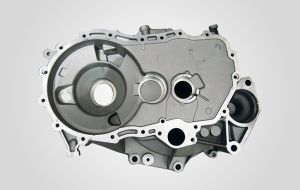

產品應用
應用
應用
應用
應用
標準配置
數控系統西門子
主軸軸承
轉臺軸承
轉臺圓光柵
線性滑軌
滾珠絲杠
絲杠支撐軸承
絲杠螺母
行星減速機
雙速減速箱
氣源過濾凈化裝置
電纜拖鏈
液壓站
主要電氣元件
哪項選配，最適合您？
吉輔刀庫
吉輔刀庫
利景享中心沖水
三軸光柵
對刀儀
工件測量
